随着医学的发展，机械通气作为生命持和呼吸治疗的有效手段，已广泛应用于临床各个领域。在临床使用过程中，呼吸机难免会出现故障，及时解决呼吸机故障，使病人得到安全有效的治疗，对提高危重患者抢救成功率具有重要意义。

下面整理一份PB840呼吸机在临床使用中常见故障与维修方法，建议收藏备用。

若您有呼吸机维修的需求欢迎联系我们维修工程师梁工，电话13303239898。

PB840呼吸机维修实例

氧气浓度过低

故障现象：

呼吸机报警：氧气浓度过低，其他正常。

故障分析：

PB840呼吸机氧浓度过低报警一般原因有：墙面供氧压力不足；氧电池失效造成氧浓度检测不准确；氧气流量传感器出现故障。分析原因后进行故障排查和检修。

解决方法：

第一步校准氧气流量传感器，结果通过，但出现错误提示；

第二步检查中心供氧进入病区的氧气压力，压力表显示氧气压力正常，排除氧气压力故障；

第三步测量氧气传感器连接线，接线正常且外观正常，则考虑是否是氧电池有问题。

监测氧浓度的氧电池位于呼吸输送系统的呼入管道内，氧电池用于监测混合气体的氧浓度。PB840呼吸机氧电池使用寿命为一年左右。

排除上述原因后，确定是氧电池的故障。

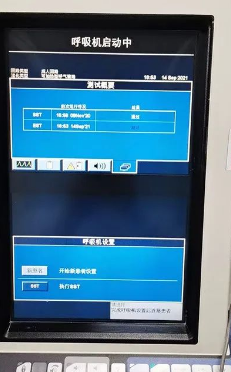

更换氧电池后开机，进行EST自检，检测通过，再次使用，检查氧浓度设定值与所监测到的供气氧浓度相吻合，且线性变化良好，一切正常，故障解除。

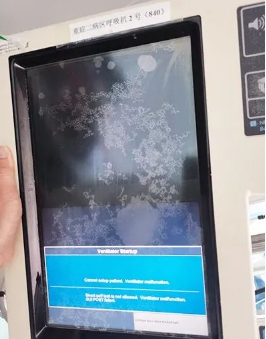

无法连接设置病人

故障现象：

呼吸机开机后显示无法连接设置病人，呼吸机错误，且有声光报警。

故障分析：

重新开机，报警依旧，由于呼吸阀测试属于扩展式自检，所以进行扩展式自检，结果失败，提示有两个错误，再次测试，结果未变，查看维修手册，错误提示为流量传感器故障。

解决方法：

先拆开设备查看呼吸模块其他元件，发现在呼气阀的密封垫上有很多杂物，判断这些杂物破坏呼气阀的密封性，导致流量监测偏离实际值。

用医用消毒酒精清洁，装好后再次测试，结果通过，故障解除。

排除了流量传感器的故障，节约了成本。

严重阻塞报警

故障现象：

PB840呼吸机在运行过程出现严重阻塞报警。

故障分析：

PB840呼吸机在运行过程中出现阻塞报警，通常是由两种情况导致，可能是管道出现积水或折叠,，也可能是吸入端或呼出端发生过滤器堵塞。

一、此种情况下，报警会出有两种显示：即Severe ocelusion和Screen blocked。

① 如果呼吸机显示Severe ocelusion，就表明呼吸机管道出现了阻塞，清理管道异物或更换管路就可解决。

② 如果呼吸机显示Screen blocked,，就提示呼吸机触摸屏感应出现了故障。

二、触摸屏感应故障分为3种情况：局部失灵、反应迟钝和根本无反应。

① 局部失灵一般由红外发射或接收损坏导致；

② 反应迟钝一般是屏幕外框集聚了过多灰尘，阻断了红外发射和接收，也有可能是内部灰尘多；

③ 根本无反应则是因内部触摸框板固定不佳，出现偏位，重新固定或调整能解决。

④ 如是根本不灵敏，可能是触摸框板损坏或显示屏主板坏。

解决方法：

先对外部管路进行检查，包括呼出过滤器、吸入过滤器、积水杯等，并检查呼吸管道是否有积水、分泌物过多或折叠，如果均正常的话，就运行快速自检。在自检过程中，如果流量传感器不能通过测试，且出现错误代码FS0001和FS0003，就说明呼出端过滤器出现故障。

呼出过滤器内部的过滤纸应保持干燥，如果发现进水痕迹，则用高温高压消毒烘干，或者进行更换，呼吸机就可正常运行。

注意事项：

呼出过滤器拆装过程中，必须要确保过滤器内的过滤纸干燥，也不能将其倒放，防止积水杯的液体倒流，使过滤纸进水受损。

在消毒呼气过滤器的时候，应对其密封圈同步消毒，消毒完成后，将密封圈固定好，避免出现漏气问题。

潮气量偏低

故障现象：

患者参数设置中潮气量为500ml，实际潮气量偏低。

故障分析：

如果呼吸机提示患者潮气量严重偏低，将呼吸机潮气量设定为450mL，则显示呼出潮气量为340mL左右。若患者状态正常，出现这种问题的主要原因有三种：一是患者回路漏气；二是主动呼出阀脏；三是流量传感器故障。

解决方法：

若系统诊断日志未出现报错提示，就运行SST检查呼吸回路是否正常。

如流量传感器通不过检查，可暂时忽略，继续进行检查，直到排除呼吸回路漏气问题。排除漏气问题后，再运行EST，观察漏气测试能否通过测试，如出现测试错误，则检查和清洗呼出阀。

清洗时，应卸下密封圈，使用乙醇进行清洗，可解决故障。

再次运行EST进行复试，如果系统仍然提示流量传感器测试通不过，就需要观察上半屏流量传感器数据。

如果在测试过程中，氧流量传感器为120L/min时，呼出流量传感器为100L/min，当空气流量传感器为120L/min时，呼出流量传感器仍为100L/min，就可以判定呼出端流量传感器出现故障，只要将故障流量传感器更换即可。

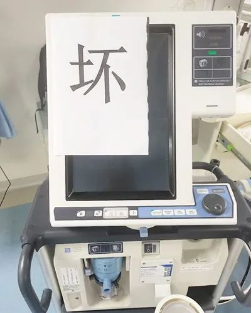

GUI显示屏上半屏黑屏

故障现象：

开机后，呼吸机GUI上半屏黑屏，下半屏显示正常。

故障分析：

在PB840呼吸机故障中，GUI显示屏故障比较常见。呼吸机的GUI两个液晶显示屏，均借助独立排线与GUICPU板直接连接，如果两个液晶屏同时发生故障，就先检查GUI CPU板。

黑屏的故障原因通常有两种：一是液晶屏自身出现了问题；二是GUI CPU板的背光板出现问题，无法为灯管提供所需的高压。

解决方法：

先用电筒对液晶屏进行照射，如果屏幕显示正常信息，则可判定是高压板出现了问题。

关机后，将机器拆开，紧固数据连接线，再开机测试。

如果仍然不正常，可将上下屏进行调换，如果该屏显示仍有问题，就可判定是背光板出现故障，更换即可。

假如更换后，故障仍然不能排除，就可以考虑GUI CPU已经损坏，需要更换GUI CPU板。

无法进入工作状态

故障现象：

呼吸机开机时屏幕出现"硬件报警”和“系统错误”等警告信息并伴随报警音，呼吸机无法进入工作状态。上屏显示所有的检测都是从未运行或失败，GUI故障指示灯和SVO指示灯常亮，高度报警灯和BDU故障指示灯闪烁。在呼吸机配置菜单中无设备序列号显示，诊断代码为ZB0086。

故障分析：

初步怀疑导致该故障的原因是GUI和BDU通讯未联系上。

造成该故障的故障点可能是电源模块、AI 板、GUI CPU板、BDU CPU板或GUI TO BDU缆线等部件。

查看维修手册，故障代码ZB0086提示是BD通讯中断，拆开BDU左侧面板，查看BDU CPU和AI板的报警指示灯，发现BDU CPU指示灯的第一个红灯闪烁，下面的8个红灯常亮,，TEST按键下方的2个黄色指示灯常亮。

但在一般情况下，AI板的红色指示灯状态为常亮，绿色指示灯闪烁。根据观察情况，查阅维修手册，无对应的故障代码。

解决方法：

由于AI板、BDU CPU板、GUI组件和电源模块都不存在故障，考虑母板故障，用上方法更换母板后，开机正常，运行相关校准、EST和SST 检测，全部通过，重启呼吸机，工作正常。

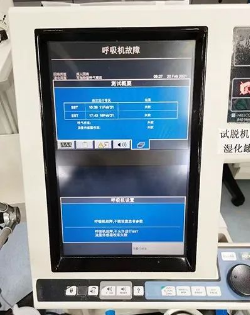

下半屏提示故障

故障现象：

使用呼吸机时出现呼吸机故障报警并伴随报警音，呼吸机无法进行通气工作，观察设备故障灯和安全阀开放指示灯常亮，下半屏提示呼吸机故障，不能设置患者参数。

故障分析：

根据故障现象，查看故障代码日志，出现了KB0025、LP0116、KP0120等故障代码。呼吸机在POST（电源开启自检）时发现比例电磁阀或呼出阀不能按照指令工作。

根据以上代码提示，初步怀疑呼吸机故障点的位置在吸气模块的空气气路上的流量传感器或比例电磁阀。

首先运行流量传感器检测和校准，检测通过，排除流量传感器故障。

将吸气模块从呼吸机上拆下，发现空气水汽分离器积水杯内有大量黑色粉尘颗粒物。再将空气管从呼吸机上拧下来，连接吊塔空气接口让空气气排出，有大量的黑色粉尘颗粒物伴随着空气喷出。进一步，拆下空气比例电磁阀也发现有黑色粉尘颗粒。

由此可以判断，呼吸机出现故障的原因是空气气源中的粉尘进入比例电磁阀，造成比例电磁阀工作时被卡在开放位置，无法按照呼吸机的指令正常工作。

解决方法：

将吊塔气源里的粉尘颗粒物冲洗干净，然后将呼吸机内的比例电磁阀及气路上的粉尘用酒精棉签进行清理,，将水汽分离器拆卸下来进行冲洗。

为进一步验证空气比例电磁阀故障，将空气比例电磁阀和氧气比例电磁阀进行对调，吸气模块重装后开机进入维修模式，运行EST检测，全部通过。

呼吸机重启后进入正常工作界面，设置参数并连接模拟肺进行工作，呼吸机在工作了几小时后，再次出现故障，查看故障，查看代码为KB0026，维修手册提示为氧气比例电磁阀卡住在开放位置( 02 PSOL Stuck Open) ，因此可以确定此比例电磁阀是有故障的，并且通过清理已无法修复。

更换此比例电磁阀，进入维修模式，再次运行EST检测，全部通过，故障排除。

电源故障

故障现象：

电源故障，压缩机完全不工作，报警提示：LOSS AC POWER , NO Cormpressed Air。

故障分析：

压缩机与主机连接正常，所有电源线、通讯接口、气路接头重新连接一遍，接电发现主机开关旁交流电指示灯不亮，换一个电源接头也是如此，接模拟肺通气正常，关机观察机器，发现（1）交流电指示灯不亮；（2）主机过流保护开关跳开。

解决方法：

判断为电源模块坏了，另外拿一好的840呼吸机的电源模块过来，按下主机保险，接交流电，机器开关旁交流电指示灯亮，开机，压缩机正常工作，接模拟肺也无异常，重启运行EST PASSED SST PASSED机器可正常工作。

拆开有故障的电源模块，发现为空压机供电的一路保险丝烧断，更换保险丝后，测量输出电压，正常，重新还原到原机器，开机，做EST、SST均PASSED，所以故障排除，机器恢复正常使用。

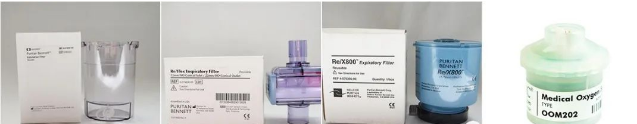

PB840呼吸机耗材（呼出端过滤器集水杯、吸入端过滤器、呼出端过滤器、氧电池）

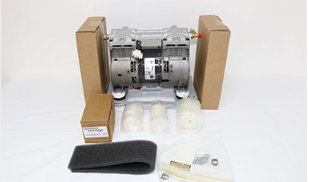

PB840呼吸机空压机保养套件
